基礎設施

基礎設施

一、防水層簡介

使用目的
防水層目的為防止雨水與灌溉水滲透造成下方樓層漏水。

常見工法
常見的有瀝青防水工法、PU塗膜防水工法、聚脲複合式防水工法等。

聚尿施工情形
基礎設施0
防護措施
為避免防水層遭植物根系所分泌之根酸破壞,須於防水層上加上一層阻根層,以避免植物根系直接與防水層接觸,進而破壞防水層。部分工法則將防水層與阻根層結合。
常見材料
常見的防根材料有混凝土、抗穿刺塑膠板、防根布、雙凹凸阻根板與晶曜石。

植物根系亂竄

植物根系亂竄
備註: 舊建物在建置綠屋頂前需先進行48小時之閉水檢測,確定屋頂防水層功能正常後,再進行施作。



二、介質層簡介

【簡介】
自然土壤比重約在1.3g/cm3以上,施作綠屋頂時,需考量屋頂的承載能力,應採用天然土壤與輕型栽培介質所混用之介質,理想之介質比重在0.8左右,且覆土不能過厚,還需滿足植物健康生長所需,薄層綠屋頂栽培介質厚度應至少10 cm,以維持植栽存活性;若介質層過厚,則需考慮載重問題,故薄層綠屋頂覆土深度一般≦30 cm。

理想的介質需兼具質輕、保水、通氣、保肥及穩定不易分解等特性,並需有良好的排水性,土壤粒徑大於1mm者應不少於總體積之30%,有機介質體積應占總栽培介質體積20%以下。

 【常用】
一般常用之栽培介質有泥炭土、椰子纖維、蛇木、稻殼、鋸木屑或太空包木屑、樹皮、蔗渣、禽畜糞與其他農業廢棄物等有機無土介質,與真珠石、植生陶石、岩棉、發泡煉石、砂、保綠人造土、晶曜石、沸石等無機無土介質。

【應注意事項】
介質的選擇受到植物種類、介質厚度、承載量等影響,以提高有機質含量,且保持排水性良好之介質為佳。但需注意有機質含量避免過高,如泥碳土使用一段時間會分解,體積大幅減少,其他顆粒小之介質也容易阻塞排水孔,需常常補土換更新介質。

介質層簡介



三、【介質層】泥炭土

【簡介】
古代生物長期沈積轉化之產物,是園藝栽培主要的介質。富含有機質,保水力及保肥力均強,pH 值偏低(商品化者大多已調整過),離子交換能力高、緩衝能力大,惟未加展著劑者,過度乾燥後不易吸水濕潤。

【特色】
泥炭土的品質好壞差異甚大,一般來說,顏色較淡褐色、質地較粗而蓬鬆者,因分解尚未完全,其吸水性、保肥性與通氣性較佳,品質較好;而顏色較深、質地較細而緊密者,因分解完全,其吸水性、保肥性與通氣性較差,不適於栽種植物。

【介質層】泥炭土



四、【介質層】椰纖土

【簡介】
椰子纖維是椰子殼經過細碎,製成各種不同大小的顆粒使用,是新近發展出、且深具潛能的栽培介質;其濕潤後的保水性強,且通氣性甚佳,故極適合需通氣性佳介質的植物的栽植。

【應注意事項】
然含可溶性鹽類(如鈉、氯和鉀鹽等)較高,使用前最好先經淋洗處理;另外椰子纖維亦可混合其他無土介質應用。

四、【介質層】椰纖土



五、【介質層】植生輕質土

【簡介】
植生輕質土比重僅0.8,吸飽水後比重1.2,吸飽水後重量180kg/m2,遠低於一般花土吸飽水的重量。有機質<20%,顆粒配比均勻,水份入滲率高,且不影響土壤保水性。使用專業配方之輕質土,不但植栽生長良好,屋頂表面不積水,也不會造成樓板過多負擔。

建議售價:280元/20L
参考連結:http://www.greenpros.com.tw/products_detail_40.htm​

五、【介質層】植生輕質土





六、【介質層】保綠人造土

【簡介】
保綠人造土是利用一種多元酯纖維Polyester 的人造纖維絲加工粒化而成,使用效果不錯,且可同時將廢棄物做再利用,一舉兩得。

【特色】
具適當通氣性,保水性佳;於製造時混入有利植物生長的肥料,並加入根瘤菌及藍藻等有益微生物,質地輕柔,只有等體積土壤的1/16重量,加水後也只有1/5。不會變形,不硬化腐化,可長期使用。經殺菌處理,不帶有害病原菌。

建議售價:175元/20L
参考連結:http://www.greenpros.com.tw/products_detail_5.htm

六、【介質層】保綠人造土

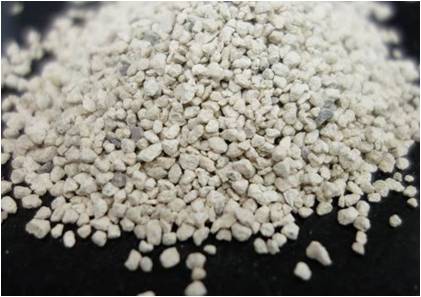

七、【介質層】植生沸石

【簡介】
沸石由鋁氧四面體與矽氧四面體兩種單元所建構而成的網狀架構,表面空隙多,佈滿陰離子,可吸附土壤中的陽離子。

【特色】
對於淋洗、缺肥嚴重的土壤,可減少肥料用量,並可添加植物所需的微量元素,改善植物根系環境。

建議售價:250元/1L
参考連結:http://www.greenpros.com.tw/products_detail_6.htm

七、【介質層】植生沸石



八、【防水層】鳶揚綠色屋面防排水系統(斜屋頂)

鳶揚綠色屋面防排水系統(斜屋頂)



八、【防水層】鳶揚綠色屋面防排水系統(斜屋頂)

產品說明

1. 結構體
2. 瀝青底油
3. 不硬化瀝青膠泥
4. 冷膠型瀝青防水毯
5. 1.5mm夾網PVC抗根防水膜(具FLL抗根認證)
6. 植栽專用蓄水、排水板
7. QDrain強韌型地工疏水毯
8. PE土包袋及植栽

建議售價:1650元/平方公尺或5445元/坪 (未稅)
参考連結:http://www.grandeagle.com.tw/



九、【防水層】正典專業屋頂隔熱防水

正典雙層防水隔熱再生工法

【產品特色及優點】
1. 可做為美麗空中花園或菜圃(銀髮族的最愛),也可成室外精緻休閒亭宛(親友泡茶+孩子遊樂園)。
2. 隔熱效率:熱穿透僅0.7w/m2(低於綠建築0.8w/m2)。一般屋頂經太陽曝曬後,室內天花板溫度達40~50℃。使用本工法後可降至常溫32~36℃,故可節省空調冷氣約30~50%。
3. 本工法尤其對老舊屋頂更加適合施做,不需敲打底層Rc水泥,省時省工省錢,也不影響居民的安居,堪稱國內外最先進最有效,防水隔熱一次完成的新工法。

九、【防水層】正典專業屋頂隔熱防水

施工實錄:goo.gl/FwRFPj

建議售價:*展覽特惠*價連工代料7140元/坪(含稅)
参考連結:http://water-square.com/products_3.html



十、【防水層】鳶揚綠色屋面防排水系統



十、【防水層】鳶揚綠色屋面防排水系統

產品說明

1. 結構體
2. 瀝青底油
3. 不硬化瀝青膠泥
4. 冷膠施作型瀝青防水毯
5. 1.5mm夾網PVC抗根防水膜(具FLL抗根認證)
6. 植栽專用蓄水、排水板
7. QDrain強韌型地工疏水毯
8. 客土層及植栽


建議售價:1550元/平方公尺或5115元/坪 (未稅)
参考連結:http://www.grandeagle.com.tw/index.asp



十一、【續排水層】蓄排水層簡介

使用目的
蓄/排水層主要目的是儘快排掉多餘水分,防止水分飽和,增加屋頂樓板載重負擔。
產品功能
目前蓄排水板同時具有排水及蓄水之功能,能保留適量水分並排除多餘水分。

應注意事項
為發揮蓄排水板之功能,需注意以下幾點:
1.排水層施工必須與排水系統連通,排水板間應緊密搭接以確保排水順利
2.最少須有2處以上之排水孔
3.排水孔之管徑需大於75mm,使用高腳落水頭以減少阻塞
4.可鋪設直徑大於0.4-1.6cm的陶石,鋪設厚度宜於5cm以上
5.女兒牆或收邊材與綠帶間、突出物周圍需留20公分以上排水溝
6.可使用粗顆粒之材料作為過濾材質
7.屋頂之洩水坡度最少要有2度,以暴雨後1小時內排水完畢為設計原則

十一、【續排水層】蓄排水層簡介



十二、【續排水層】保綠排水板

十二、【續排水層】保綠排水板

【產品特色】
1. 雙層蜂窩型設計,密集的排水孔隙(Ø=2cm)。
2. 表面及內部空隙率高,水分可快速排除。
3. 安裝容易,四邊有卡榫扣件,不需其它固定釘或接著劑,使用木槌拼接即可簡易施工完成。
4. 再生PP塑料製成,輕盈又環保。
5. 耐鹼耐高溫。
6. 使用園藝剪即可便利的依造型修剪裁切。

【用途】
1. 作為屋頂、陽台之排水層。
2. 適用於薄層屋頂綠化(排水層),可將排水層高度減至最低。
3. 適用於容易積水的狹小轉角或不規則形花檯、大型造型盆景底部排水。

材質:聚丙烯(PP)
尺寸:50x50x3cm

建議售價:126元/片
参考連結:http://www.greenpros.com.tw/products_detail_100.htm​

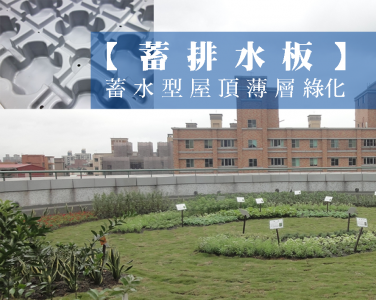

十三、【續排水層】蓄排水板
【產品特色】
1. 具備蓄水功能,確保排水,減緩逕流。
2. 增加植物的存活率,降低維護費用。
3. 質量輕、​耐負荷及耐久性絕佳。
4. 水份調節及儲藏性能優異。
5. 施工、維修方便。

【用途】屋頂薄層綠化、 花台蓄水排水層。

材質:聚苯乙烯(PS)
尺寸:50x50x4cm

建議售價:210元/片
参考連結:http://www.greenpros.com.tw/products_detail_110.htm​

十三、【續排水層】蓄排水板



十四、【續排水層】保綠蓄排水板
十四、【續排水層】保綠蓄排水板

綠屋頂蓄排水層 (隔熱+蓄排水 一次到位)
【產品特色】
1. 4cm空氣隔熱層,可隔熱、可加快排水速度
2. 兼具蓄水與排水功能
3. 超大儲水量(32L/m2)
4. 底層蜂巢狀結構有效增加抗壓強度,且配合施作基地造型切割後仍具蓄水功能
5. 單元間具流通溝槽,蓄水層水量可平均分布
6. 以卡榫搭接,施工快速

【附註說明 】
※適用於粗放型綠屋頂、雨水循環+隔熱排水,模擬自然大地系統,讓建築冬暖夏涼,呈現原始綠地四季自然演替之風貌。

材質:聚丙烯(PP)
尺寸:50x50x9.5cm


建議售價:330元/片
参考連結:http://www.greenpros.com.tw/products_detail_99.htm

十四、【續排水層】保綠蓄排水板

十五、過濾層簡介
【使用目的】
過濾層目的為阻擋小顆粒、腐植質和有機物,避免其被水帶至下層而阻塞排水系統,因過濾層的阻擋,可避免介質流失,減少補充介質之頻度。

【常見材料】
一般常見的過濾材為不織布,應慎選不織布材質與密度,以免產生阻塞情形,造成積水問題。另一常見之過濾材為晶曜石,為黑曜岩經特殊高溫燒製而成,成份為二氧化矽,將晶曜石鋪於排水層上作為濾材,可將介質與植物根系阻隔,讓多餘水分往下排出。


以不織布作為排水層與介質層間的過濾材
十五、過濾層簡介

於排水層上鋪設一層晶曜石作為過濾層

十五、過濾層簡介



十六、【過濾層】晶曜石

【產品介紹】
超輕量過濾材

  ​  ​•  綠屋頂防止不織布形成生物膜阻塞(過濾層)
  ​  ​•  花台底部空氣斷根層設置
  ​  ​•  落水頭檢查罩內填之過濾材
 ​
【產品特色】
1. 超輕量,比重0.1,搬運及現場作業時方便輕盈
2. 無機中性,酸鹼值適中,長久耐用不腐爛
3. 優良排水及通氣性,晶曜石層中保有50-60%空隙
4. 隔熱性佳
5. 顆粒間互相接合緊密,水和空氣以外的土壤顆粒不會滲透

十六、【過濾層】晶曜石

十六、【過濾層】晶曜石



建議售價:1450元/66L
参考連結:http://www.greenpros.com.tw/products_detail_95.htm​
